产品特点
• 工作频率470~860MHz,；
• 模块化设计, 便于安装, 维护和升级；
• 可有效和市场上其他公司发射机机及激励器进行兼容
• 采用高稳定的电子开关对发射机输入信号进行射频信号开启关闭；
• 支持自动切换和应急切换两种切换方式，可在自动切换系统出现故障时完成对系统的切换
• 具有良好的幅度和相位一致性，幅度一致性；
• 可承受功率大，有效避免了应输入信号过大造成的设备损坏；
• 高主备路隔离，可达50dB以上，有效降低了待机信道对发射信号的干扰；
产品概述

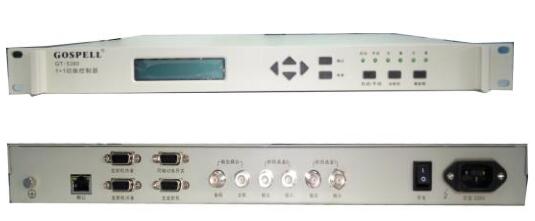

高斯贝尔1+1切换控制器GT-5380为主备发射机切换控制单元，可控制主备发射机通道切换。实现发射机冷备和热备，增强发射系统冗余度，降低系统停播的几率。
设备应用框图
技术规格
通用规格
尺寸(宽*高*深)
483*44*350mm(19吋1U)
重量
3KG
工作温度范围
0~40°C
存储温度范围
-25~85℃
环境湿度范围
10%~90% 无冷凝
供电
输入电压
AC 220V±10% 50Hz
功耗
5W
电气接口
管理
射频输入
2*BNC-50K
射频输出
射频耦合检测
同轴开关控制接口
DB9-M
主发射机控制接口
冷备发射机控制接口
管理接口
RJ45(10/100M兼容)
激励器输入信号隔离度
≥50dB
插入损耗
≤3dB
带内不平坦度
≤0.3dB
